产品名称：Yalelift ITP/ITG集成手推或手拉式小车组合
型号：Yalelift ITP/ITG
额定载荷：500-5000KG
Yale葫芦集成了手推式小车的IT型葫芦小车组合具有极低的净空尺寸，可以适合多种应用领域
产品特性：
· 本系列产品葫芦额定载荷3000公斤以下的葫芦均采用单链结构，净空尺寸更低，特别适合空间受限的应用场合。
· 小车安装与调节十分方便，而且可以根据钢梁宽度进行精确的调整。
· 额定载荷5吨以下的小车可以设置为两种基本标准规格，A型小车适合最大宽度180毫米的工字钢，同时可以方便的转换为B型以适合最大宽度为300毫米的工字钢。
· 小车车轮设计保证最大的轨道贴合面，而采用了润滑处理的密闭滚珠轴承保证了车轮的良好运行。
· 小车标准配置防倾斜及防坠落装置。
· 您也可以为Yalelift 360手拉葫芦单独购买IT型小车配套使用。
| 型号 | 额定载荷kg | 链条数 | 尺寸规格 | 工字钢宽度 bmm | 工字钢下缘厚度tmm | 最小转弯半径m | 3米起升高度净重pkg | 3米起升高度净重Gmm | 3米起升高度净重（带有位置固定装置P)kg | 3米起升高度净重(带有位置固定装置G)kg |
| YLIT*500 | 500 | 1 | A | 50-180 | 19 | 0.9 | 20 | 24 | 26 | 31 |
| YLIT*500 | 500 | 1 | B | 180-300 | 19 | 0.9 | 21 | 25 | 27 | 32 |
| YLIT*1000 | 1000 | 1 | A | 50-180 | 19 | 0.9 | 27 | 32 | 35 | 40 |
| YLIT*1000 | 1000 | 1 | B | 180-300 | 19 | 0.9 | 29 | 33 | 37 | 41 |
| YLIT*2000 | 2000 | 1 | A | 58-180 | 19 | 1.15 | 44 | 49 | 52 | 57 |
| YLIT*2000 | 2000 | 1 | B | 180-300 | 19 | 1.15 | 46 | 50 | 54 | 58 |
| YLIT*3000 | 3000 | 1 | A | 74-180 | 27 | 1.5 | 77 | 82 | 86 | 91 |
| YLIT*3000 | 3000 | 1 | B | 180-300 | 27 | 1.4 | 79 | 84 | 88 | 93 |
| YLIT*5000 | 5000 | 1 | A | 98-180 | 27 | 2 | 125 | 130 | 135 | 140 |
| YLIT*5000 | 5000 | 1 | B | 180-300 | 27 | 1.8 | 129 | 134 | 139 | 144 |
| YLIT*10000 | 10000 | 1 | B | 125-310 | 40 | 1.8 | — | — | — | — |
| YLIT*20000 | 20000 | 1 | B | 20000 | 40 | 无半径 | — | — | — | — |
| *填上P=手推小车，填上G=手拉小车 **外形尺寸另请咨询 | ||||||||||

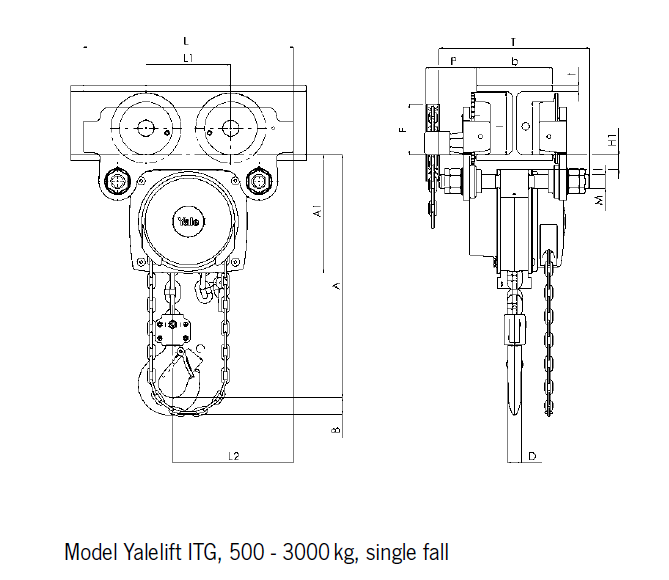

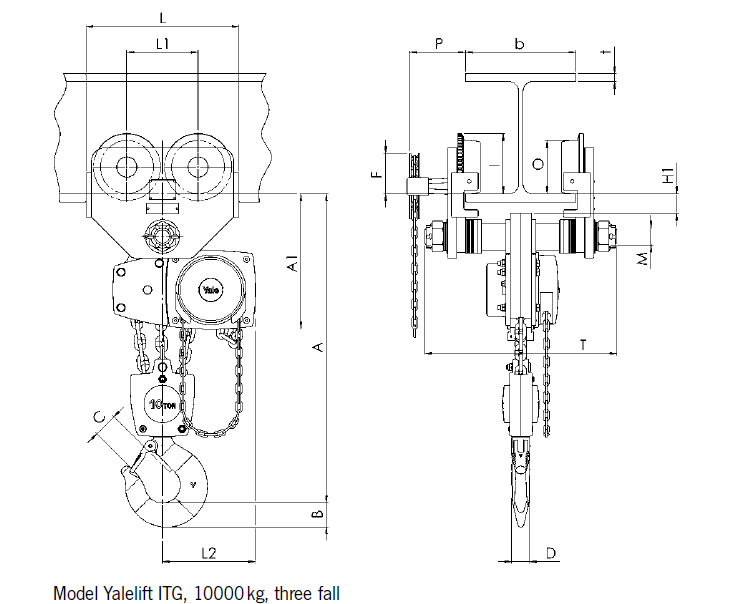

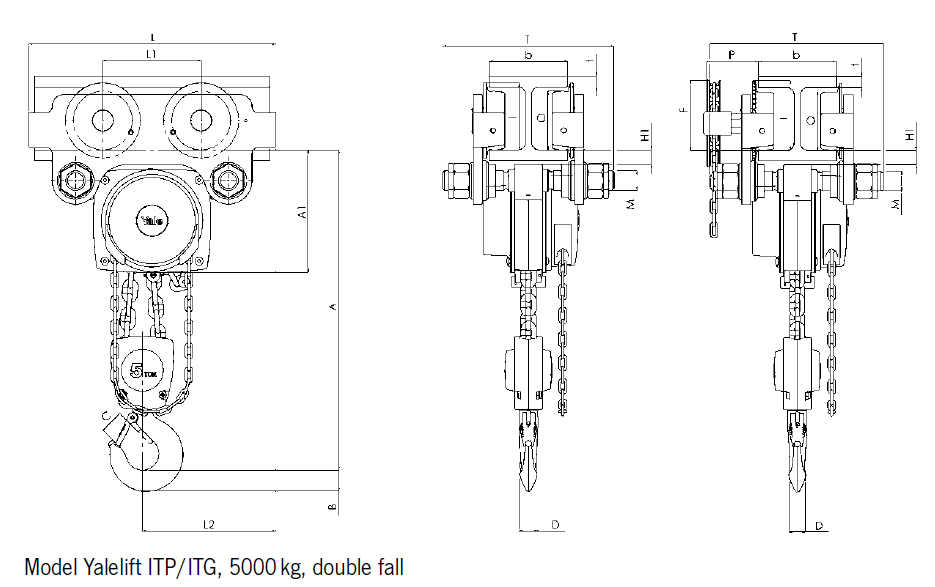

| 型号 | YLIT500 | YLIT1000 | YLIT2000 | YLIT3000 | YLIT5000 | YLIT10000 |
| Amin,mm | 245 | 272 | 323 | 382 | 550 | 784 |
| A1,mm | 158 | 178 | 205.5 | 252 | 260.5 | 380 |
| A2,mm | _ | _ | _ | _ | _ | _ |
| B,mm | 17 | 22 | 30 | 38 | 45 | 68 |
| C,mm | 24 | 29 | 35 | 40 | 47 | 68 |
| D,mm | 14 | 19 | 22 | 30 | 37 | 50 |
| F(Geared),mm | 92 | 92 | 91 | 107 | 149.5 | 113 |
| H1,mm | 24.5 | 24 | 23.5 | 32 | 30.5 | 55 |
| I(Pushed),mm | 71.5 | 71.5 | 95.5 | 131 | 142.5 | 169 |
| I(Geared),mm | 76.5 | 76.5 | 98 | 132.5 | 148.5 | 169 |
| L,mm | 270 | 310 | 360 | 445 | 525 | 430 |
| L1,mm | 130 | 130 | 150 | 180 | 209 | 200 |
| L2,mm | 159 | 175 | 207 | 256 | 283 | 261 |
| L3,mm | _ | _ | _ | _ | _ | _ |
| L4,mm | _ | _ | _ | _ | _ | _ |
| M,mm | M18 | M22 | M27 | M30 | M42 | M48 |
| O,mm | 60 | 60 | 80 | 112 | 125 | 150 |
| P(Geared),mm | 108 | 110 | 112 | 112 | 117 | 158 |
| T(area A),mm | 280 | 290 | 305 | 320 | 364 | 540 |
| T(area B),mm | 400 | 410 | 425 | 440 | 484 | 540 |
